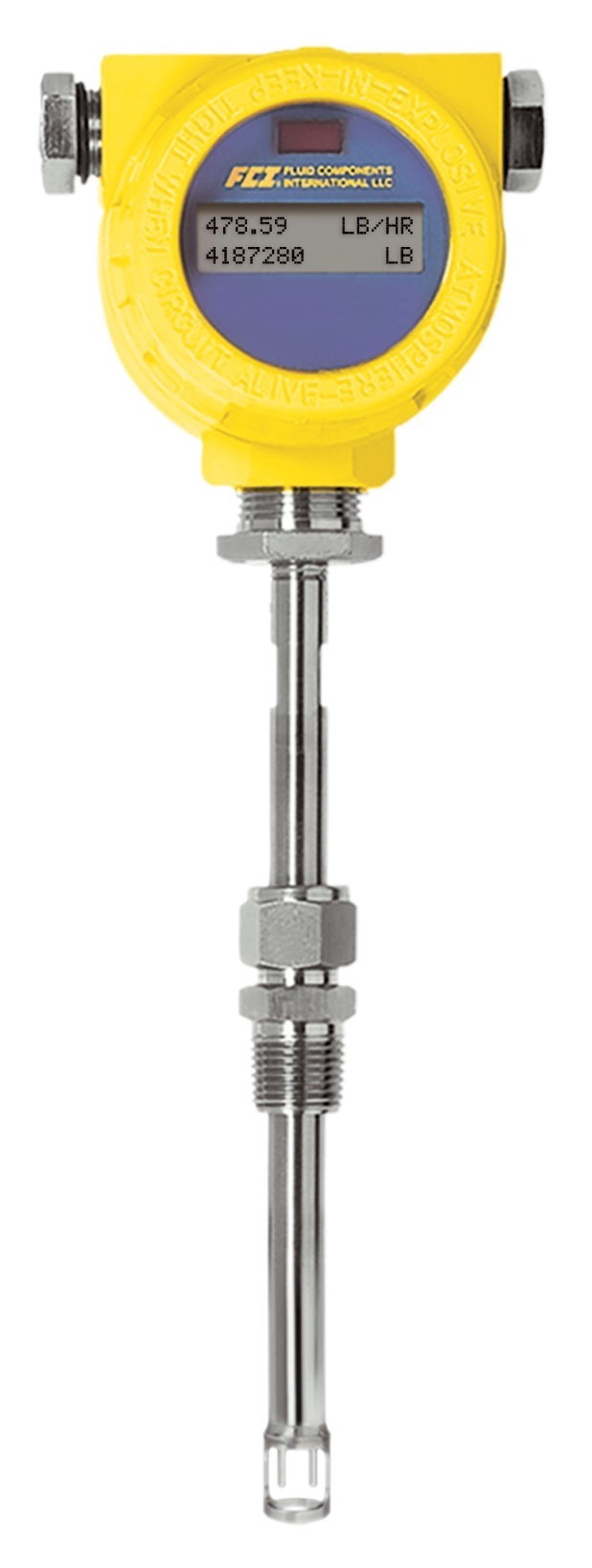

Termický hmotnostní průtokoměr ST 80

ST80 je vysoce výkonný, robustní termický hmotnostní průtokoměr pro vzduch a jiné plyny, který kombinuje ultra spolehlivou elektroniku vybavenou množstvím funkcí s nejrozsáhlejším výběrem průtokoměrů přizpůsobených i těm nejobtížnějším aplikacím. Model ST80 dále kombinuje tyto funkce s robustním krytem vysílače a nejširším výběrem procesních připojení, které poskytují velkou životnost a snadnou instalaci do potrubí.

Termický hmotnostní průtokoměr ST 80
Měřená veličina celkový průtok
průtok
teplota

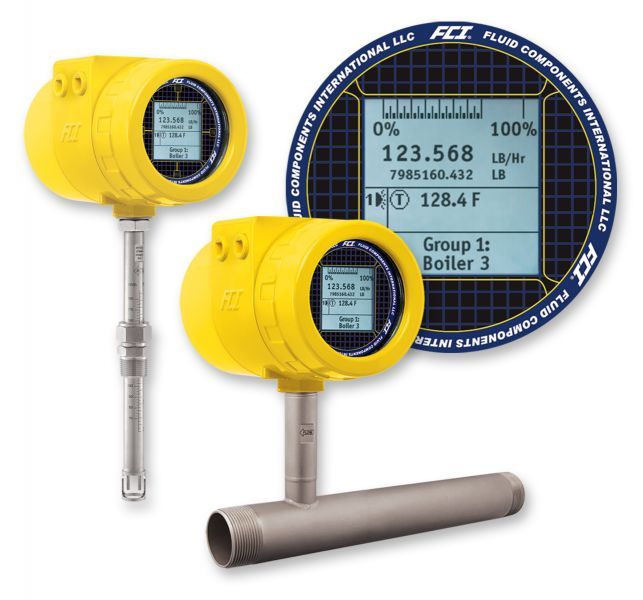

Základní modely: ST80: Inzertní, jednobodový (pro průměr potrubí> 2 palce [51 mm])
ST80L: In-line, pro průměry potrubí od 1 palce do 2 palců [25 mm až 51 mm]
Rozsah měření průtokuST80 Inzertní: 0,07 NMPS až 305 NMPS
ST80L In-line: 0,01 Nm3 / h až 3 140 Nm3 / h
Rozsah provozní teploty průtokoměru až do 454 °C
Médium všechny plyny, které jsou kompatibilní s materiály průtokových prvků
Přesnost Doba odezvy (Flow): 1 sec. až 63% konečné hodnoty v režimu AST ™
Opakovatelnost: ± 0,5% odečtu
Průtok: ± 1,0% odečtu, ± 0,5% celkového rozsahu
Teplota: ± 1,1 °C
Poměr Kalibrace: Provádí se na stojanech s použitím zařízení navázaného na NIST a ISO / IEC 17025
Možnost až 1000: 1 s výrobním hodnocením aplikace
Ve výrobě nastaveno od 2: 1 do 100: 1 v rámci kalibrovaného rozsahu průtoku.
Měřící prvek Materiál konstrukce: Celonerezová ocel 316L; volitelný Hastelloy-C276
Provozní tlak Model ST80 (inzertní):10 nebo 70 bar
Model ST80L (in-line): 1000 psig [70 bar (g)]
Provozní teplota Model ST80 (inzertní):-40 °C až 177 °C, možnost 260 °C, nebo 454 °C
Model ST80L (In-line): -40 ° C až 125 ° C
Vlhkého plyn: -40 ° C až 177 ° C
Provozní připojení Kompresní tvarovky Model ST80
3/4 "nebo 1" MNPT, nerezová ocel s nastavitelnou teflonovou objímkou nebo kovovou objímkou; nebo přírubové závitové a závitové pro montáž 3/4 ", příruby ANSI nebo DIN.
Délka vložení Nastavitelné délky polí: (sonda je vyleptána hloubkovým pravítkem v palcích a mm)
1" až 6" [25 mm až 152 mm]
1" až 12" [25 mm až 305 mm]
1" až 21" [25 mm až 533 mm]
1" až 36" [25 mm až 914 mm]
1" až 60" [25 mm až 1524 mm]
Pevná délka od 2,6" do 60" [66 mm až 1524 mm]
Procesní připojení ANSI
DIN
MNPT
NPT
Konfigurace dálkového vysílače Vysílač může být namontován vzdáleně od měřícího prvku pomocí propojovacího kabelu 300 m
Snímač průtoku Provozní teplota: -40 °C až 65 °C
Zdroj napájení:
AC: 85 Vac až 265 Vac, 50 Hz až 60 Hz; Maximálně 10W
DC: 24 Vdc ± 20%; Maximálně 9W
VýstupAnalog:
Dva (2) 4-20 mA  Každý výstup je uživatelem přiřaditelný k průtoku nebo teplotě. Výstupy jsou uživatelsky programovatelné na plný rozsah průtoku nebo podmnožiny plného průtoku.
* Výstupy jsou izolovány a mají indikaci poruchy podle pokynů NAMUR NE43, uživatelsky volitelný pro vysoké (> 21,0 mA) nebo nízké (<3,6 mA)
Digitální:
Standard: HART (kompatibilní s v7), Modbus RS-485 a USB Serial I / O. Základní sběrnice Fieldbus H1 nebo PROFIBUS-PA
Kryt Hlavní vysílač / elektronika:
IP66 / 67; hliník s práškovým polyesterovým povrchem nebo volitelně z nerezové oceli

• Přímé měření hmotnostního průtoku
• Žádné pohyblivé části, prakticky žádná údržba
• Procesní teploty do 454 ° C
• Analogové výstupy / HART / PROFIBUS PA /
• ATEX
• SIL 1
• Grafický vícenásobný LCD displej
• 3-bodová kontrola in-situ kalibrace
• Exkluzivní volba senzoru pro mokré plyny
• Integrovaná nebo vzdálená montáž



ST80 je vysoce výkonný, robustní termický hmotnostní průtokoměr pro vzduch a jiné plyny, který kombinuje ultra spolehlivou elektroniku vybavenou množstvím funkcí s nejrozsáhlejším výběrem průtokoměrů přizpůsobených i těm nejobtížnějším aplikacím. Model ST80 dále kombinuje tyto funkce s robustním krytem vysílače a nejširším výběrem procesních připojení, které poskytují velkou životnost a snadnou instalaci do potrubí.

Výstupy vysílače řady ST80 jsou ve shodě s DCS, PLC, SCADA, rekordérem nebo alarmovým systémem. Nezáleží na tom, zda jsou vaše požadavky na výstup požadovány tradičními analogovými signály 4-20 mA nebo pokročilými digitálními sběrnicemi, jako je HART, Foundation Fieldbus, PROFIBUS nebo Modbus. Podsvícený grafický LCD displej ST80 je podává kompletní informaci o tom co se děje v potrubí. Průtok, celkový průtok a teplota se průběžně zobrazují jak v digitálním, tak i v sloupcovém grafu, zatímco alarmy a/nebo diagnostická hlášení se zobrazují podle potřeby operátorů.
