Termický hmotnostní průtokoměr ST 75 V s usměrňovačem průtoku

Měření průtoku plynů. Průměry potrubí: od 1/4” do 2”. Přesnost: ± 1% okamžitého průtoku , ± 0,5% rozsahu.

Kód produktu
průtokoměr ST 75V
průtokoměr ST 75 V s vyrovnáváním průtoku
Komunikace RS232C
Měřená veličina kompenzovaný průtok
Měřené médium plyny
Napájení 18 ... 36 V DC
85 ... 265 V AC
Poměr 100:1
Průměr nominální 6 ... 51 mm
Přesnost Lepší než 1% indikací + 0,5% rozsah
Stupeň krytí IP67
Teplota médium 0 ... 50 °C
-18 ... 121 °C
Tlak do 17 bar
Typ výstupu analogový
impulsní
4 ... 20 mA
Schválení ATEX
CE
CSA
Výrobce FCI

Průtokoměr  termický FCI ST 75V s vestavěným usměrňovačem průtoku provádí měření průtoku s plnou kompenzací změny tlaku a teploty s přepočtem na objem v normálních podmínkách (101,325 kPa abs, 0°C )  nebo hmotnostní průtok.

Průtokoměr s usměrňovačem průtoku nevyžaduje použití rovných úseků potrubí a provádí měření od velmi malých průtoků.
Absence pohyblivých částí a odpovídající konstrukce zajišťuje snadnou instalaci a bezproblémové používání.

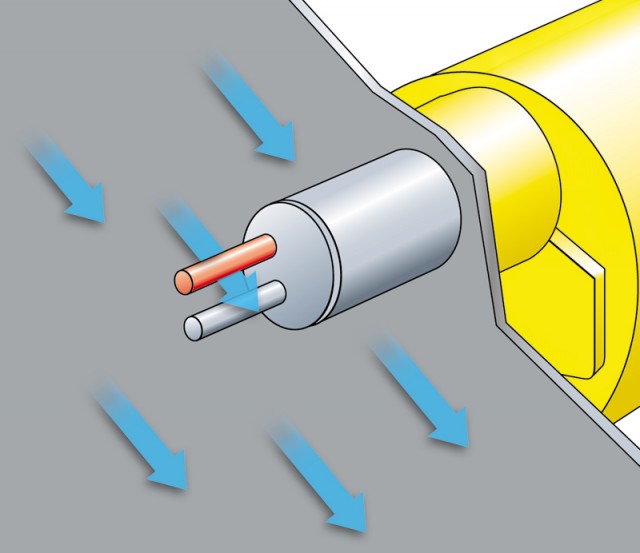

Princip fungování průtokoměru:
Teplotní senzor pracuje na principu měření změn odporu části chlazené protékajícím médiem s hodnotou odporu ohřívaného senzoru. Měření průtoku je stanoveno v závislosti na rozdílu teploty mezi ohřívanými senzory RTD a chlazenými senzory RTD. Elektronická jednotka provádí průběžnou linearizaci výstupního signálu.Kalibrace průtokoměru probíhá na stanicích firmy FCI.
