Měřič hladiny kapaliny v železničních vozech
• měření hladiny kapalin
• LED displej pro zobrazení úrovně hladiny
• žádný vliv pěny na měření
• interakce se systémem CAN
• rozsah od 0,2 do 3 m
• ekonomická cena
| Hustota kapaliny |
> 0,75 g/cm3 |
| Teplota kapaliny |
max. 120 °C |
| Tlak kapaliny |
0,6 MPa |
| Procesní připojení |
G 1½ G 2" nebo přírubové připojení |
| Krytí |
IP 66 |
| Měřící rozsah |
0,2 m - 3 m |
| Materiál |
nerezová ocel 1.4301 |

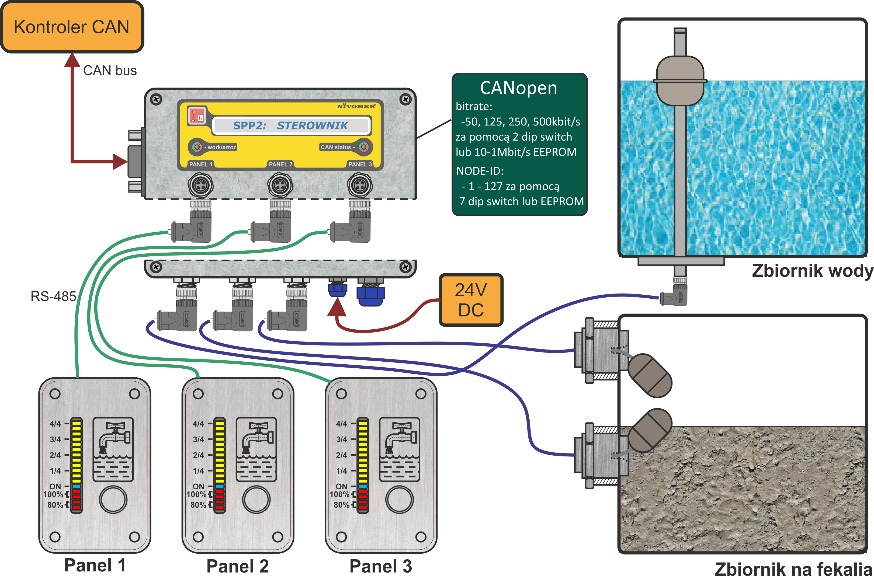

Systém měření hladiny SPP-2 je určen k měření hladiny kapalin v tlakových a otevřených nádržích. Primárně se používá k měření hladiny vody a signalizaci hladiny septiků v železničních vozech. Díky modulární struktuře jej lze volně konfigurovat v závislosti na potřebách dané aplikace. Systém zahrnuje měřič MP-2, řídicí modul MSC-2 a LED panely PWF-2, PW-2 nebo PF-2. Systém SPP2 používá pro komunikaci a konfiguraci sběrnici CAN v systému CANopen.
Princip činnosti
Měřicí přístroj MP-2, jehož délka může být až 2 000 mm, s hladinoměry jsou připojeny k řídícímu modulu MSC-2 systému SPP-2. Měřič vybavený plovákem je namontován v nádrži vozu. Hladina kapaliny v nádrži ovlivňuje polohu plováku při jeho pohybu podél vodicí trubky. Poloha plováku a stav hladinových spínačů jsou zpracovávány řídicím modulem a tyto informace jsou přenášeny na LED panely PWF-2, PW-2 nebo PF-2 přes komunikační rozhraní RS-485. Informace o úrovních jsou také přenášeny na externí ovladač přes sběrnici CAN.
